家人们，又到了电工知识分享时刻！今天咱们要来攻克一个超实用的电路连接——用浮球开关和交流接触器控制220V水泵供水。不管你是水电工，还是喜欢自己动手解决生活问题的DIY爱好者，掌握了它，都能派上大用场！

一、认识所需材料

1. 浮球开关：本次我们选用三根线的浮球开关，它能够感知水位的变化，并通过内部的触点来控制电路的通断。棕色线为公共端，蓝色线为常闭触点线，黑色线为常开触点线。

2. 220V交流接触器：交流接触器就像电路的智能指挥官，能频繁地接通和断开电路，它有主触点和辅助触点，主触点负责承载大电流，控制水泵的工作，辅助触点则在控制电路中发挥作用。

3. 空气开关：相当于电路的保护卫士，当电路发生过载、短路等故障时，能迅速切断电源，保护设备和人身安全。

4. 导线：采用合适规格的铜芯导线，保证电流传输稳定，同时要注意导线的绝缘性能。

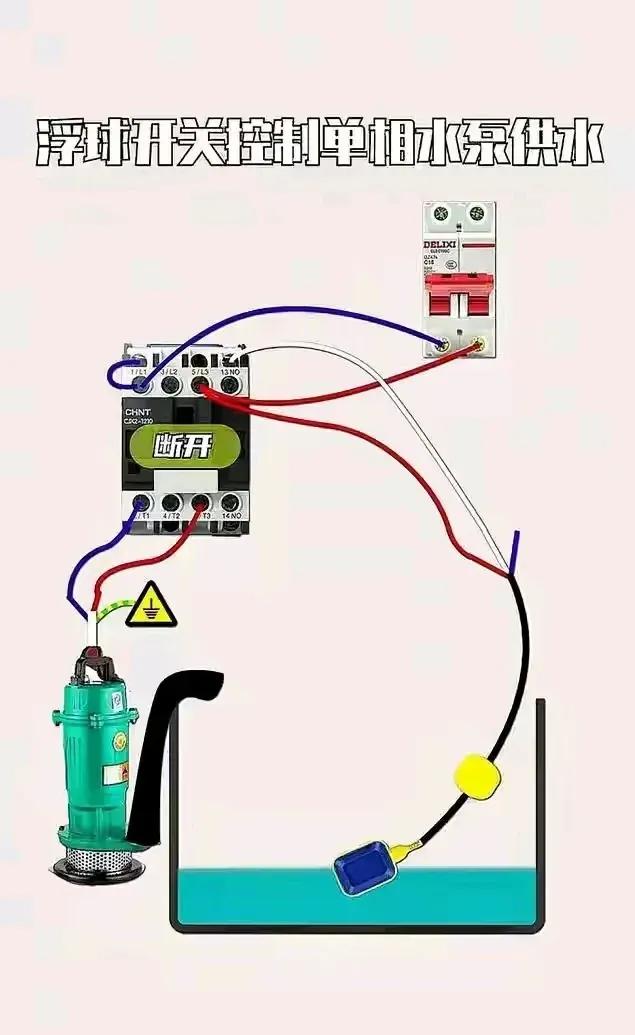

二、接线实操环节

1. 主电路连接

- 首先断开总电源，这是保障我们操作安全的重要一步。

- 将空气开关的出线端火线，接入交流接触器的L1接线端子。

- 从交流接触器的T1接线端子引出导线，连接到水泵的火线接线端。

- 把空气开关出线端的零线，直接接到交流接触器的N接线端子上，同时从这个N端引出另一根零线，连接到水泵的零线接线端。这样，主电路部分就完成了初步连接。

2. 控制电路连接

- 将浮球开关的棕色公共端线，接到从空气开关引出的火线上。

- 浮球开关的蓝色常闭触点线，接入交流接触器的A1线圈接线端。

- 交流接触器的A2线圈接线端，连接到零线上。当水位上升，浮球随之上升，浮球开关内部动作，蓝色常闭触点断开，交流接触器线圈失电，主触点断开，水泵停止工作；当水位下降，浮球回落，蓝色常闭触点恢复闭合，交流接触器线圈得电，主触点闭合，水泵开始工作。

- 如果我们希望增加一些功能，比如远程监控水位，就可以利用浮球开关的黑色常开触点线，将其接入报警电路或远程控制模块。

三、电路检查与调试

1. 仔细检查：接线完成后，不要急于通电，先用绝缘电阻表检查电路的绝缘情况，查看各个接线端子是否连接牢固，有无松动、短路的情况。

2. 通电测试：确认无误后，合上空气开关，进行通电测试。可以人为模拟水位的上升和下降，观察浮球开关和交流接触器的动作是否正常，水泵能否按照预期启动和停止。

四、注意事项

1. 安全至上：整个操作过程必须在断电的情况下进行，避免触电事故。

2. 选型匹配：浮球开关、交流接触器和水泵的参数要相互匹配，比如交流接触器的额定电流要大于水泵的工作电流。

3. 定期维护：定期检查电路和设备的运行情况，及时更换老化、损坏的部件，确保电路长期稳定运行。

家人们，关于浮球开关和交流接触器控制220V水泵供水的接线方法，今天就分享到这里啦！要是还有什么疑问，欢迎在评论区留言。觉得有用，别忘了点赞、收藏！
